在現(xiàn)代建筑領域，保溫材料的選擇對于提升建筑能效和居住舒適度至關重要。巖棉板作為一種高效節(jié)能的建筑保溫材料，正逐漸受到市場的青睞。本文將詳細介紹巖棉板的生產(chǎn)工藝——擺錘法。

生產(chǎn)工藝

擺錘法巖棉板是在沉降法的基礎上，通過改進收棉方法而發(fā)展出的一種生產(chǎn)工藝。其主要生產(chǎn)流程如下：

1. 原料準備?：選擇符合要求的礦渣塊料和玄武巖塊料進廠，按照礦石品位高低及到貨日期的不同，分別在原料棚堆放。為使原料的成分和水分更加均勻，原料堆放普遍采用橫碼豎切法。

2. 熔化?：原料經(jīng)粉碎混合后，送入熔化爐進行高溫熔化。熔化爐可采用火焰池窯熔制法或沖天爐熔制法，以獲得高質(zhì)量的熔體。

3. 纖維成型?：高溫熔體在離心機的離心力和由風環(huán)噴出的高速氣流的復合作用下牽伸成纖維，并將纖維吹送至集棉機。

4. 集棉?：含有膠粘劑的纖維在高壓風氣流、誘導風氣流、集棉機負壓風氣流的作用下，均勻地沉降于集棉機網(wǎng)帶上，并高速運行，形成薄氈。

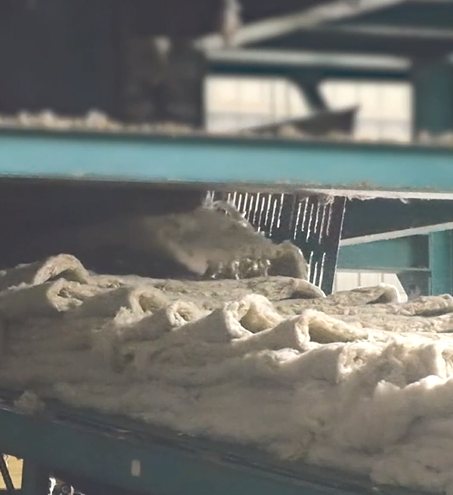

5. 擺錘布棉?：薄氈由集棉機送出，經(jīng)過渡皮帶機送至擺錘輸送機。擺錘輸送機由兩皮帶輸送機及一套擺動機構組成，棉氈由其夾送至成型機，形成多層均勻棉氈。

6. 固化?：在成型機上成型的多層棉氈經(jīng)加壓后進入固化爐，氈層在固化爐內(nèi)受到上下穿孔鏈板加壓和熱風穿透固化，形成一定厚度、密度的巖棉板。

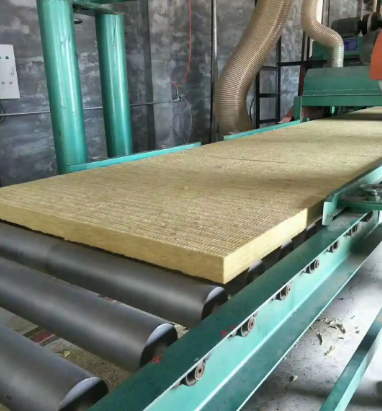

7. 后續(xù)處理?：固化后的巖棉板再經(jīng)冷卻、切割、包裝等工序制成成品。

物理性質(zhì)

擺錘法巖棉板相比沉降法巖棉板具有顯著的物理性質(zhì)優(yōu)勢：

- 抗壓強度?：由于棉層疊鋪時產(chǎn)生的斜度，纖維呈部分豎向分布，擺錘法巖棉板的抗壓強度和層間結合強度得到顯著提高。其10%壓縮量的壓縮強度可達40kPa以上，遠高于沉降法巖棉板。

- 抗剝離強度?：抗剝離強度大于14kPa，而沉降法巖棉板基本上沒有抗剝離強度。

- 吸水性?：吸水量較小，是其自身質(zhì)量的幾倍，遠低于沉降法巖棉板。

- 導熱系數(shù)?：擺錘法巖棉板導熱系數(shù)低，在10℃時其導熱系數(shù)不大于0.036W/(m·K)，具有良好的保溫性能。

上述就是有關擺錘法巖棉板的有關內(nèi)容，通過改進收棉方法，提高了巖棉板的抗壓強度和層間結合強度，使其具有纖維長而細、渣球少、高彈性、高強度、低密度等優(yōu)點。后續(xù)想要了解更多有關巖棉板的資訊，請關注尤特森巖棉板廠家。
